Spring AI Graph：从0到Supervisor（二）并行执行+HITL实战
作者：袖梨
2026-06-05
=============================================================================================================================================================================================================================================================================================================================================================================================
两个 Graph 进阶特性，一次跑通——含节点级耗时日志验证。
上篇搭了 Supervisor + RAG 子图，CodeReview 子图是占位。这篇把它填满：并行执行让 codeCheck 和 styleCheck 同时跑，HITL 让高风险代码等人工拍板。
整体架构

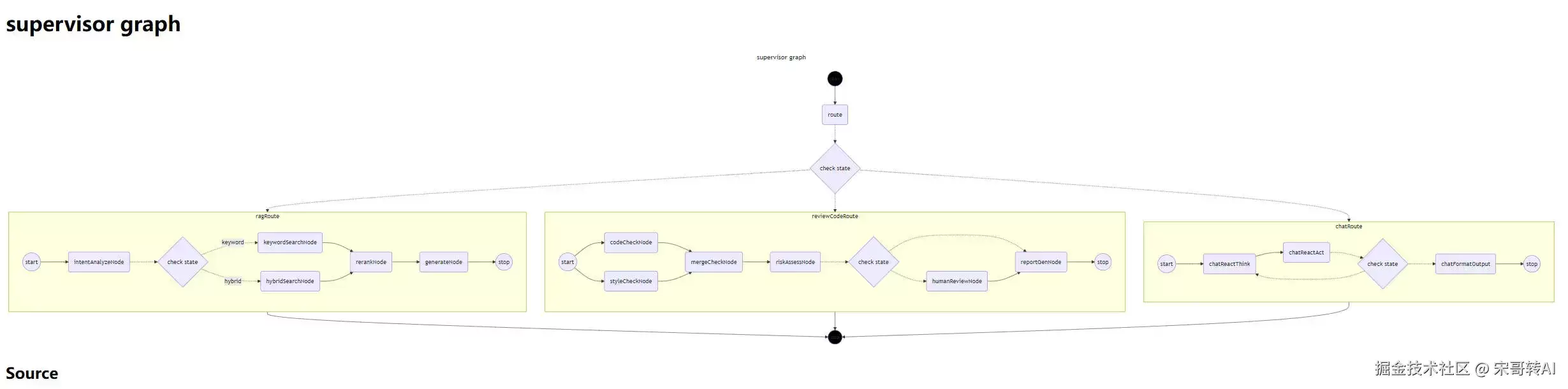

Supervisor 全局路由 + CodeReview 子图详情：
START
├─ codeCheckNode (调 Feign → codeReviewAnalyzeResult JSON)
└─ styleCheckNode (本地规则 → styleCheckResult JSON)
↓（并行汇聚）
→ mergeCheckNode (合并 STYLE issues，扣分规则：每条 -2，最低 0)
→ riskAssessNode (写 riskLevel / needHumanReview)
→ [条件边] → humanReviewNode 或 reportGenNode
→ humanReviewNode （可选）HITL
→ reportGenNode
END
两个亮点一目了然：
codeCheckNode和styleCheckNode并行执行riskAssessNode后的条件边决定是否进入humanReviewNode（HITL）
一、并行执行：addEdge(START, List.of(...))
1.1 新 API 写法
Spring AI Graph 1.0.0.3+ 并行分支用 addEdge 的 List 重载：
// 并行分叉：START → codeCheck ∥ styleCheck
stateGraph.addEdge(
START,
List.of(CodeReviewSubGraphNames.codeCheckNode,
CodeReviewSubGraphNames.styleCheckNode));// 并行汇聚：两分支均完成后进入 mergeCheck
stateGraph.addEdge(
List.of(CodeReviewSubGraphNames.codeCheckNode,
CodeReviewSubGraphNames.styleCheckNode),
CodeReviewSubGraphNames.mergeCheckNode);
就两行。不需要 addParallelNode 之类的专用 API，addEdge(START, List.of(...)) 自动创建并行分支，addEdge(List.of(...), target) 自动等待所有源节点完成再汇聚。
1.2 两个并行节点
codeCheckNode——调 Feign 远程服务（重）：
@Component
public class CodeCheckNode implements NodeAction { private final CodeReviewClient codeReviewClient; @Override
public Map<String, Object> apply(OverAllState state) {
CodeReviewGraphTiming timing = CodeReviewGraphTiming.begin();
String input = CodeReviewInputSupport.resolveReviewCode(state);
log.info("[CodeReviewGraph] node=codeCheckNode start atMs={} codeLength={}",
timing.startEpochMs(), input.length()); try {
CodeReviewAnalyzeRequest request =
CodeReviewAnalyzeRequest.fromReview(input,
CodeReviewInputSupport.resolveReviewInstruction(state));
CodeReviewAnalyzeResult result = codeReviewClient.analyze(request); log.info("[CodeReviewGraph] node=codeCheckNode done atMs={} elapsedMs={} score={} issueCount={}",
timing.nowEpochMs(), timing.elapsedMs(),
result.score(), result.issues().size()); return Map.of(CodeReviewSubGraphNames.codeReviewAnalyzeResult,
CodeReviewAnalyzeResults.toJson(result));
} catch (Exception ex) {
return Map.of(DreamSaaSOverAllState.errorMessage,
"调用 code-review-agent 失败: " + ex.getMessage());
}
}
}
styleCheckNode——本地规则检查（轻）：
@Component
public class StyleCheckNode implements NodeAction { @Override
public Map<String, Object> apply(OverAllState state) {
CodeReviewGraphTiming timing = CodeReviewGraphTiming.begin();
String input = CodeReviewInputSupport.resolveReviewCode(state);
log.info("[CodeReviewGraph] node=styleCheckNode start atMs={} inputLength={}",
timing.startEpochMs(), input.length()); List<StyleCheckViolation> violations = CodeStyleRules.scan(input);
boolean compliant = violations.isEmpty();
StyleCheckResultPayload payload =
new StyleCheckResultPayload(compliant, violations,
compliant ? "格式检查通过" : "格式检查发现 " + violations.size() + " 处问题"); log.info("[CodeReviewGraph] node=styleCheckNode done atMs={} elapsedMs={} compliant={} violationCount={}",
timing.nowEpochMs(), timing.elapsedMs(), compliant, violations.size());
return Map.of(CodeReviewSubGraphNames.styleCheckResult,
StyleCheckResults.toJson(payload));
}
}
两个节点都实现了 NodeAction，注册时统一用 AsyncNodeAction.node_async() 包一层，框架自动用线程池并行执行。
1.3 并行执行验证——日志不会骗人
部署到服务器跑了一轮，日志里线程名和时间戳清清楚楚：
23:18:39.570 [parallel-node-action-thread-6] INFO CodeCheckNode - start atMs=1780499919570
23:18:39.573 [parallel-node-action-thread-5] INFO StyleCheckNode - start atMs=1780499919573
23:18:39.573 [parallel-node-action-thread-5] INFO StyleCheckNode - done elapsedMs=0
23:19:00.026 [parallel-node-action-thread-6] INFO CodeCheckNode - done elapsedMs=20455
关键证据：
- codeCheckNode 跑在 thread-6，styleCheckNode 跑在 thread-5——不同线程
- 两者启动间隔 3ms——确认并行启动
- styleCheckNode ＜1ms 完成（本地规则），codeCheckNode 20455ms 完成（Feign 调 LLM）
- 并行总耗时 = max(20455, ＜1) = 20455ms，如果是串行 = 20455 + ＜1 = 20456ms
当前 styleCheckNode 是本地规则所以并行收益不明显。但如果 styleCheck 也调 LLM（比如代码风格建议，预估 5-10s），并行 = max(22s, 10s) ≈ 22s，串行 = 22s + 10s = 32s，节省 ~31%。架构就位，加节点就行。
1.4 踩坑：并行分支后不能接条件边
并行汇聚之后，mergeCheckNode → riskAssessNode → [条件边] 这条链路看起来正常，但如果你试图在并行分支上直接加条件边——比如 codeCheckNode → addConditionalEdges(...) ——会报错。并行分支必须先 fan-in 到一个普通节点，再从那个节点出条件边。
// 错误：并行节点后直接条件边
stateGraph.addConditionalEdges(CodeReviewSubGraphNames.codeCheckNode, ...);// 正确：先 fan-in → mergeCheck → riskAssess → 条件边
stateGraph.addEdge(
List.of(codeCheckNode, styleCheckNode),
mergeCheckNode);
stateGraph.addConditionalEdges(riskAssessNode, routeNode, Map.of(...));
二、HITL：interruptBefore + checkpoint + resume
HITL（Human-in-the-Loop）的本质是：图跑到某个节点之前暂停，等人工决策后从断点继续。
2.1 interruptBefore vs interruptAfter
CompileConfig 提供两种中断时机：
interruptBefore(node)：节点执行前暂停，状态不含该节点输出——适用于人工审核后决定是否执行该节点interruptAfter(node)：节点执行后暂停，状态已含该节点输出——适用于人工审核节点输出后决定走向
本项目用 interruptBefore(humanReviewNode)：风险评估已产出结论，人工在审核前介入，可以直接 APPROVED 或 REJECTED，不需要先跑 humanReviewNode 再看结果。
2.2 CompileConfig 里声明中断点
CompileConfig compileConfig =
GraphCheckpointCompileSupport.withSharedCheckpointSaver(
CompileConfig.builder()
.interruptBefore(CodeReviewSubGraphNames.humanReviewNode),
graphSaverConfig)
.build();CompiledGraph compiled = stateGraph.compile(compileConfig);
一行 interruptBefore(humanReviewNode)，图跑到 humanReviewNode 前就停了。但停了不等于丢了——checkpoint 机制会把状态持久化到 Redis，等 resume 时恢复。
2.3 踩坑：State 存储类型限制
Graph state 只支持 String / Number / Boolean / Map / List。嵌套对象（比如 CodeReviewAnalyzeResult）必须转 JSON 字符串存进去，读出来再反序列化。
// 写入：对象 → JSON 字符串
return Map.of(CodeReviewSubGraphNames.codeReviewAnalyzeResult,
CodeReviewAnalyzeResults.toJson(result));// 读取：JSON 字符串 → 对象
CodeReviewAnalyzeResult analyze =
CodeReviewAnalyzeResults.parse(
state.value(CodeReviewSubGraphNames.codeReviewAnalyzeResult)
.orElse(null));
直接塞对象进去，invoke 能跑，但 checkpoint 序列化时炸——Redis 里存不进去，resume 反序列化也拿不到。
2.4 三步走：start → interrupt → resume
第一步：startHitl，拿到 threadId
public Map<String, Object> startHitl(String instruction, String code, boolean forceHumanReview) {
String threadId = UUID.randomUUID().toString();
RunnableConfig runConfig = GraphInvokeSupport.threadConfig(threadId); Optional<OverAllState> finished =
codeReviewSubGraph.invoke(
GraphInvokeSupport.codeReviewInputs(instruction, code, forceHumanReview),
runConfig);
// invoke 在 humanReviewNode 前停住，finished 里有 partial state
Map<String, Object> result = invokeAndPack(finished, threadId);
enrichInterruptFlags(result, runConfig);
return result;
}
forceHumanReview=true 时设置 hitlTestForceHumanReview 标记，RiskAssessNode 无视实际风险等级强制 needHumanReview=true，方便测试。
第二步：resumeHitl，写入人工决策 + 恢复执行
public Map<String, Object> resumeHitl(String threadId, String decision, String reason) {
RunnableConfig runConfig = GraphInvokeSupport.threadConfig(threadId); // 1. updateState：把人工决策写入 checkpoint
Map<String, Object> patch = new HashMap<>();
patch.put(CodeReviewSubGraphNames.humanDecision, decision);
patch.put(CodeReviewSubGraphNames.humanReviewReason, reason);
runConfig = codeReviewSubGraph.updateState(runConfig, patch, null); // 2. getState：读出 snapshot，拿 next 节点 ID
StateSnapshot snapshot = codeReviewSubGraph.getState(runConfig);
String nextNode = snapshot.next(); // 3. withNodeResumed：标记中断节点可继续
runConfig.withNodeResumed(nextNode); // 4. invoke：从 checkpoint state 接着跑
OverAllState state = codeReviewSubGraph
.invoke(snapshot.state(), runConfig)
.orElseThrow();
return invokeAndPack(Optional.of(state), threadId);
}
四步清清楚楚：updateState → getState → withNodeResumed → invoke。少一步都不行。
2.5 风险评估规则
RiskAssessNode 决定需不需要人工介入：
static boolean needHumanReview(int score, SeverityCounts counts) {
if (counts.critical > 0) return true; // 有 CRITICAL issue
if (score < 60) return true; // 评分低于 60
return counts.high >= 3; // HIGH issue ≥ 3
}
风险等级由 issue 严重度和评分双维度取高：
- CRITICAL：评分小于60
- HIGH：评分60~74
- MEDIUM：评分75~84
- LOW：评分85及以上
2.6 实测数据：HITL 完整流程
用一段含 SQL 注入的代码测试：
public class AuthController {
@PostMapping("/login")
public String login(String username, String password) {
String sql = "SELECT * FROM users WHERE username=" + username
+ " AND password=" + password;
Statement stmt = conn.createStatement();
ResultSet rs = stmt.executeQuery(sql);
return rs.next() ? "token-" + username : null;
}
}
HITL Start 日志：
23:21:04.241 [parallel-node-action-thread-5] INFO CodeCheckNode - start codeLength=417
23:21:04.242 [parallel-node-action-thread-6] INFO StyleCheckNode - start inputLength=417
23:21:04.242 [parallel-node-action-thread-6] INFO StyleCheckNode - done elapsedMs=0
23:21:25.823 [parallel-node-action-thread-5] INFO CodeCheckNode - done elapsedMs=21581 score=70
23:21:25.832 [parallel-node-action-thread-5] INFO MergeCheckNode - done elapsedMs=0
23:21:25.838 [parallel-node-action-thread-5] INFO RiskAssessNode - done elapsedMs=0 riskLevel=CRITICAL needHumanReview=true
23:21:25.846 [http-nio-8098-exec-2] INFO Service - graph interrupted nextNode=humanReviewNode awaiting resume
并行执行 → 风险 CRITICAL → HITL 中断，等人工。
HITL Resume（APPROVED）日志：
23:21:40.872 [http-nio-8098-exec-7] INFO Controller - api hitl/resume threadId=9d3c8010 decision=APPROVED
23:21:40.907 [http-nio-8098-exec-7] INFO HumanReviewNode - approved elapsedMs=0 note=人工复核通过: 人工确认安全风险可接受，已规划修复
23:21:40.916 [http-nio-8098-exec-7] INFO ReportGenNode - done elapsedMs=0 mode=success score=70
23:21:40.933 [http-nio-8098-exec-7] INFO Service - resumeHitl done elapsedMs=61
61ms 完成断点恢复。REJECTED 同理只要 30ms。
HITL Resume（REJECTED）日志：
23:22:23.940 [http-nio-8098-exec-8] INFO HumanReviewNode - rejected elapsedMs=0 note=人工复核驳回: SQL注入漏洞不可接受，必须修复后重新提交
23:22:23.946 [http-nio-8098-exec-8] INFO ReportGenNode - done elapsedMs=0 mode=failure reportLength=40
23:22:23.954 [http-nio-8098-exec-8] INFO Service - resumeHitl done elapsedMs=30
REJECTED 时 HumanReviewNode 会写 errorMessage，ReportGenNode 走 failure 分支生成简短报告。
三、CheckpointSaver：HITL 的状态怎么存
HITL 能断点续跑，靠的是 checkpoint 机制——图每次执行到一个节点，状态会被 Saver 持久化；中断后 resume 时，从上次存的快照恢复。
3.1 框架内置 8 种 Saver
spring-ai-alibaba-graph-core 开箱即用的 CheckpointSaver：
- MemorySaver：进程内 HashMap，不支持多实例共享，不支持重启恢复，适合开发调试、单实例
- VersionedMemorySaver：进程内带版本号，不支持多实例共享，不支持重启恢复，适合需要 checkpoint 历史回溯
- FileSystemSaver：本地文件，不支持多实例共享，支持重启恢复，适合单实例但需重启恢复
- RedisSaver：Redis，支持多实例共享，支持重启恢复，生产首选，多实例+高可用
- MysqlSaver：MySQL，支持多实例共享，支持重启恢复，适合已有 MySQL 基础设施
- PostgresSaver：PostgreSQL，支持多实例共享，支持重启恢复，同上
- MongoSaver：MongoDB，支持多实例共享，支持重启恢复，同上
- OracleSaver：Oracle，支持多实例共享，支持重启恢复，企业级数据库
入门教程推荐 MemorySaver（零依赖，跑起来再说），生产环境 RedisSaver（本项目选择）。
3.2 本项目的 Redis / Memory 双模式配置
一套配置，Redis 优先、自动降级：
@Configuration
@EnableConfigurationProperties(GraphCheckpointProperties.class)
@ConditionalOnClass(BaseCheckpointSaver.class)
public class GraphCheckpointConfiguration { @Bean(name = "graphCheckpointSaver")
@ConditionalOnMissingBean(name = "graphCheckpointSaver")
public BaseCheckpointSaver graphCheckpointSaver(
GraphCheckpointProperties properties,
@Qualifier("graphRedissonClient") ObjectProvider<RedissonClient> redissonProvider) {
if (properties.isRedisEnabled()) {
RedissonClient client = redissonProvider.getIfAvailable();
if (client != null) {
return RedisSaver.builder().redisson(client).build();
}
// Redis enabled but Redisson missing → fallback
log.warn("[GraphCheckpoint] redis-enabled=true but RedissonClient missing; falling back to MemorySaver");
}
return MemorySaver.builder().build();
}
}
逻辑很简单：
dream.ai.graph.checkpoint.redis-enabled=true（默认）→ 创建独立 Redisson 客户端 →RedisSaverredis-enabled=false或 Redisson 不可用 → 降级到MemorySaver- Saver 注册到
SaverConfig，注入CompileConfig.builder().saverConfig(...)
配置项只有两个：
dream:
ai:
graph:
checkpoint:
redis-enabled: true # false → MemorySaver
redis-address-prefix: "redis://" # 集群/哨兵可改为 rediss://
Redis 连接复用 spring.data.redis.*（host / port / password / database），不需要额外配数据源。
3.3 GraphCheckpointCompileSupport：共享 SaverConfig
如果项目有多个子图都要 HITL（比如 CodeReview 子图 + 未来的 Chat 子图），不需要每个子图各自配 Saver。GraphCheckpointCompileSupport 把共享的 SaverConfig 挂到 CompileConfig：
public final class GraphCheckpointCompileSupport { public static CompileConfig.Builder withSharedCheckpointSaver(
CompileConfig.Builder builder, ObjectProvider<SaverConfig> graphSaverConfig) {
return builder.saverConfig(resolveSaverConfig(graphSaverConfig));
} public static SaverConfig resolveSaverConfig(ObjectProvider<SaverConfig> graphSaverConfig) {
return graphSaverConfig.getIfAvailable(
() -> SaverConfig.builder()
.register(MemorySaver.builder().build())
.build());
}
}
子图装配时一行搞定：
CompileConfig compileConfig =
GraphCheckpointCompileSupport.withSharedCheckpointSaver(
CompileConfig.builder()
.interruptBefore(CodeReviewSubGraphNames.humanReviewNode),
graphSaverConfig) // ObjectProvider<SaverConfig>
.build();
未装配 dream-ai-graph 模块时自动降级 MemorySaver，不报错、不阻塞。
四、防状态污染：GraphInvokeStateDefaults
多个请求复用同一个 CompiledGraph 实例，state 如果不清理会串数据。GraphInvokeStateDefaults 在每次 invoke 前注册默认值：
public class GraphInvokeStateDefaults {
public static Map<String, Object> codeReviewInputs(String instruction, String code) {
return codeReviewInputs(instruction, code, false);
} public static Map<String, Object> codeReviewInputs(String instruction, String code,
boolean forceHumanReview) {
Map<String, Object> inputs = new HashMap<>();
inputs.put(DreamSaaSOverAllState.userInput, instruction + "n" + code);
inputs.put(CodeReviewSubGraphNames.reviewInstruction,
StringUtils.hasText(instruction) ? instruction : "");
inputs.put(CodeReviewSubGraphNames.reviewCode,
StringUtils.hasText(code) ? code : "");
inputs.put(CodeReviewSubGraphNames.codeReviewAnalyzeResult, "");
inputs.put(CodeReviewSubGraphNames.styleCheckResult, "");
inputs.put(CodeReviewSubGraphNames.riskLevel, "");
inputs.put(CodeReviewSubGraphNames.needHumanReview, false);
inputs.put(CodeReviewSubGraphNames.hitlTestForceHumanReview, forceHumanReview);
inputs.put(DreamSaaSOverAllState.errorMessage, "");
inputs.put(DreamSaaSOverAllState.finalAnswer, "");
return inputs;
}
}
每个请求显式初始化所有 state 键，防止上一个请求的残留值污染当前请求。这个坑踩过一次就记住了——并行执行时两个分支写同一个 state key，如果初始值不干净，merge 阶段会拿到脏数据。
五、节点耗时全景
5 轮测试的节点级耗时（从服务器日志 [CodeReviewGraph] 提取）：
- Run1：codeCheck 20455ms / styleCheck ＜1ms / merge 1ms / riskAssess 1ms → 总计 20521ms，评分 85，风险 HIGH，无 HITL
- Run2：codeCheck 16541ms / styleCheck ＜1ms / merge 1ms / riskAssess 1ms → 总计 16577ms，评分 85，风险 CRITICAL，触发 HITL
- Run3：codeCheck 24706ms / styleCheck ＜1ms / merge 1ms / riskAssess 1ms → 总计 24755ms，评分 85，风险 HIGH，无 HITL
- HITL-1：codeCheck 21581ms / styleCheck ＜1ms / merge 1ms / riskAssess 1ms → 总计 21615ms，评分 70，风险 CRITICAL，触发 HITL
- HITL-2：codeCheck 26938ms / styleCheck ＜1ms / merge 1ms / riskAssess 1ms → 总计 26975ms，评分 60，风险 CRITICAL，触发 HITL
关键结论：
- codeCheckNode（Feign 远程调用）是唯一瓶颈，占 99.9%+ 耗时
- styleCheckNode ＜1ms / mergeCheckNode ≈1ms / riskAssessNode ≈1ms（本地规则 + 内存计算，不调 LLM）
- 所有轮次 codeCheckNode 和 styleCheckNode 在同一毫秒启动——并行执行确认
- HITL Resume 30-61ms，断点恢复几乎零延迟
当前并行收益不明显（因为 styleCheckNode 没有调 LLM），但架构已就位。未来 styleCheck 也接 LLM 做代码风格建议（预估 5-10s），并行可直接节省 ~30% 耗时。
六、代码结构
src/main/java/com/zhu/dream/ai/graph/subgraph/codereview/
├── CodeReviewSubGraphConfiguration.java # 子图装配（并行+条件边+interruptBefore）
├── CodeCheckNode.java # Feign 调 code-review-agent
├── StyleCheckNode.java # 本地格式规则
├── CodeReviewMergeNode.java # 合并 STYLE issues
├── RiskAssessNode.java # 风险评估 + needHumanReview
├── CodeReviewRouteNode.java # 条件边：needHumanReview → humanReview / reportGen
├── HumanReviewNode.java # HITL 人工复核
├── ReportGenNode.java # 生成 Markdown 报告
├── CodeReviewSubGraphNames.java # 常量
├── CodeReviewSubGraphTestService.java # invoke / startHitl / resumeHitl
├── CodeReviewGraphTiming.java # 节点耗时统计（atMs / elapsedMs）src/main/java/com/zhu/dream/ai/graph/support/
├── CodeReviewInputSupport.java # 输入拆分（markdown fence 提取）
├── GraphInvokeStateDefaults.java # state 键默认值注册表
├── GraphInvokeSupport.java # invoke 工具（防状态污染）
七、踩坑总结
- 并行分支后接条件边：编译报错 → 先 fan-in 到普通节点，再出条件边
- State 存嵌套对象：invoke 能跑，checkpoint 序列化炸 → 嵌套对象转 JSON 字符串存入，读出反序列化
- 跨请求状态污染：并行分支 merge 时拿到脏数据 → 每次 invoke 前显式初始化所有 state 键
- MemorySaver 重启丢失：进程重启后 HITL resume 失败 → 生产环境用 Redis / 数据库 Saver
版本信息：spring-ai-bom 1.1.6 + spring-ai-alibaba 1.1.2.2
在线体验：dream-saas.com
