家庭电气布线设计要旨

如今，越来越多家庭自行规划装修中的电路布局，然而其中涉及诸多细节需格外留意。本文从回路划分到开关插座布置，系统梳理了实用设计经验，为有志于自主设计电气线路的用户提供了切实可行的参考与指导，助力打造安全合理的家居用电环境。

1、 回路设计时，需先明确进户线截面积（即电表接线规格），再结合家庭总用电负荷合理划分各支路。通常进户线使用10mm?铜芯导线，接入额定电流为40A并带漏电保护功能的总断路器。照明、空调、厨房电器、卫生间用电以及普通插座等应分别设置独立回路，以确保用电安全与检修便利。各回路所用导线截面可根据实际负载选择，一般照明回路可用1.5mm?，普通插座用2.5mm?，空调、厨房等大功率区域建议采用4mm?及以上导线。

2、 开关宜安装在距地面1.4米、离门框约0.2米的位置。插座高度应根据空间功能调整：客厅设于距地30厘米处，厨房和卫生间为1.4米，空调插座则应高于1.8米，以确保使用安全与便利。

3、 安装开关插座时还需留意相关注意事项。

4、 同一房间的开关插座应设于同一水平线，相邻安装时误差不得超过5毫米。

5、 为确保电视电脑信号稳定传输，建议选用屏蔽网线。

6、 卫生间及开放式阳台的开关插座须加装防水盒。

7、 卧室床边插座应避开床头柜或床头板遮挡，确保使用方便安全。

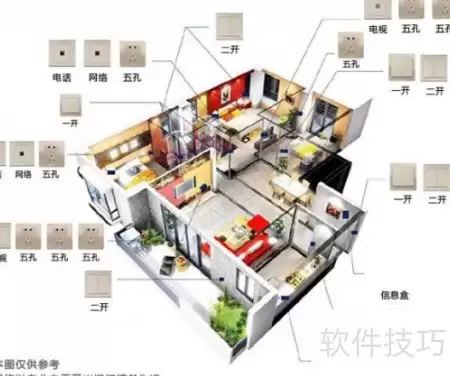

8、 家居开关插座布局示意图（仅供参考）

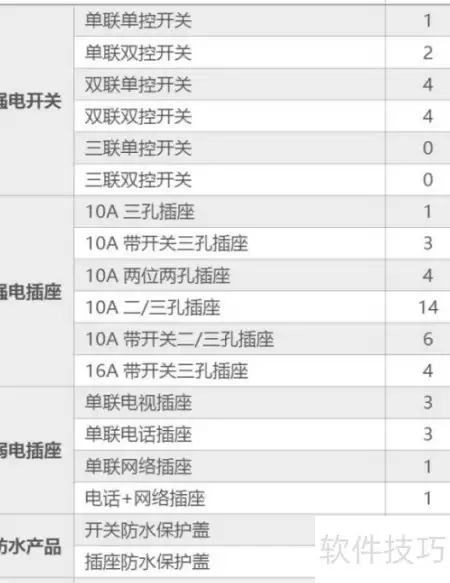

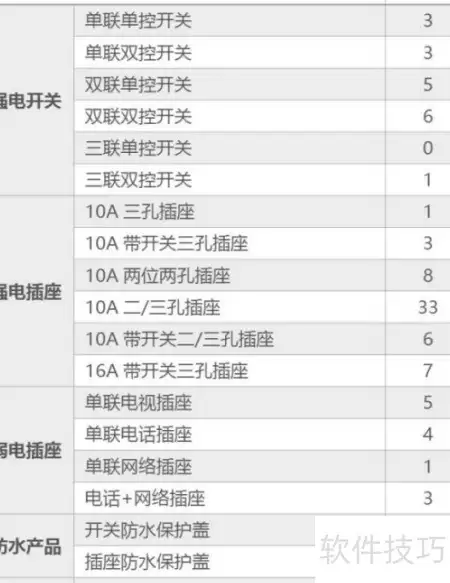

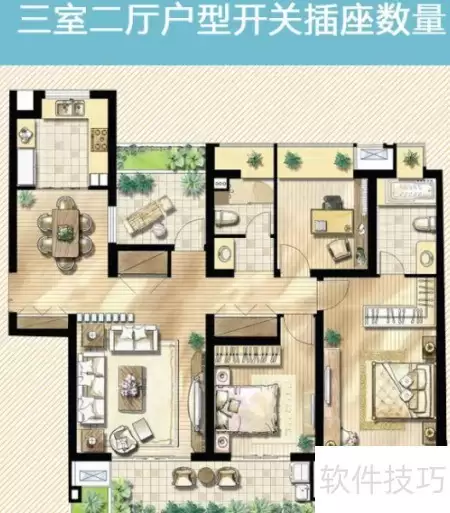

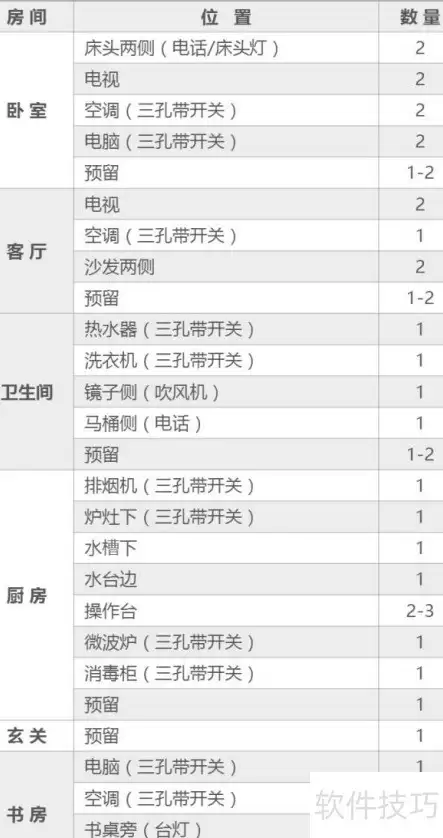

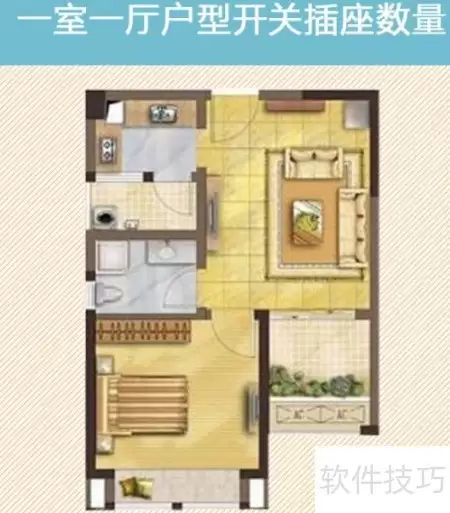

9、 各户型开关插座数量参考清单
