PCB资料审核重点

做任何事情都需具备清晰的逻辑，尤其是PCB工程资料的审核更应如此。若缺乏条理，遗漏客户关键要求，即便后续工作再完善也无济于事。尽管每个人的思维方式不同，但审核过程必须系统全面、条理分明，注重效率与完整性。以下是我在长期实践中总结出的一套审核思路，供参考。

1、 核对客户需求

2、 客户要求可能分散于各类表单与分孔图中，需逐一核对是否依指示执行，凡超出制程能力者，须以书面形式与客户确认。

3、 询问客户检查情况

4、 核查EQ项目回复的完整性与合理性，确认客户反馈内容是否已指导实施并纳入相关指示文件。

5、 核对原始材料

6、 所有修改必须严格遵循原稿内容，禁止任何偏离客户原始设计的变动，审核时应逐项比对工作稿与原稿，确保两者完全一致。

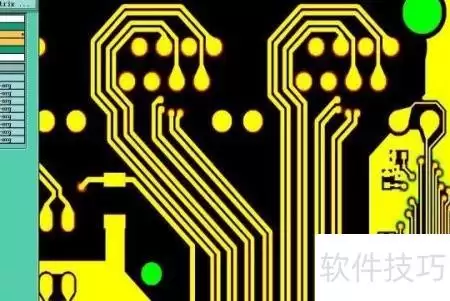

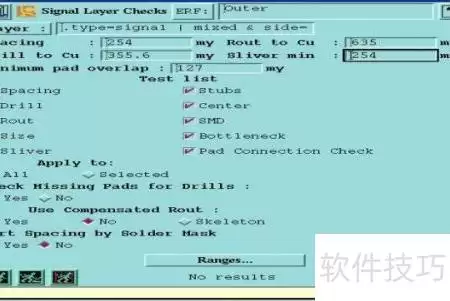

7、 进行数据分析处理

8、 在PCB生产前，必须根据供应商的制造能力优化设计，同时确保客户要求和产品质量。由于线路密集难以目视检查，必须进行分析环节，借助计算机对各层数据进行审查，确认优化效果是否符合标准。

9、 网络对比

10、 CAM软件中的网比有两种含义，此处所指的是第二种。它用于比对供应商处理后的工作稿与原始稿件的网络连接情况，确保两者在网络连通性上完全一致，从而避免出现开路或短路等问题，保障生产资料的准确性与可靠性。

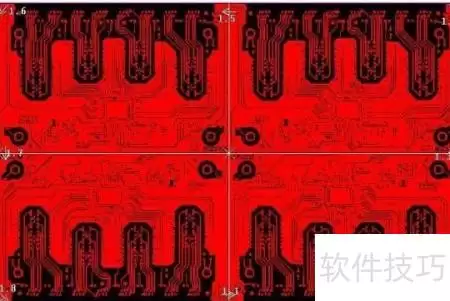

11、 检查Set拼板状态

12、 检查内容包括拼板方式、多余负性D码、工艺边处理及锣带制作的正确性。

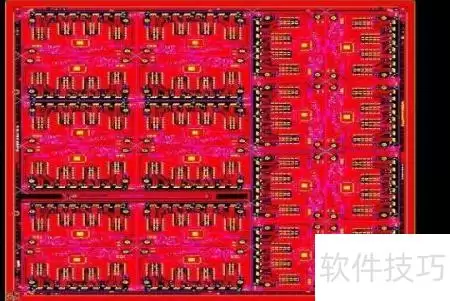

13、 检查拼板是否正确

14、 打开Panel步骤，核对Panel尺寸是否符合MI要求，确认板边添加内容完整准确，检查CCD标靶等关键指标有无遗漏。

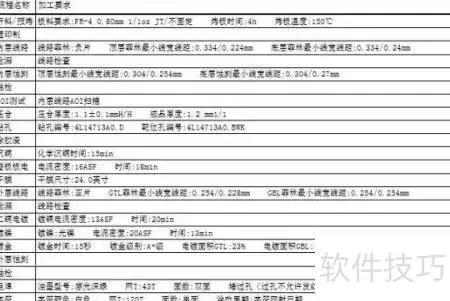

15、 核对流程单与图纸

16、 工程部作为PCB生产的核心环节，需确保客户要求准确传递至工厂，并明确标注于流程卡及图纸上；同时，对生产过程中需重点管控或注意事项，应及时提醒相关单位配合执行。
