PROE实体剖截方式

使用PROE软件时，为方便建模，常需对一个或多个实体进行剖切。以下介绍一种操作简便、实用高效的剖切方法，帮助用户快速完成造型设计需求。

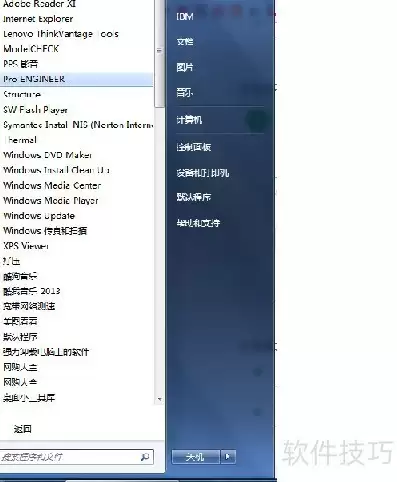

1、 安装完成后，可通过桌面快捷方式或开始菜单启动Pro/Engineer软件。此处选择从开始菜单启动程序，进入主界面后即可进行后续操作。这种方式操作简便，适合日常使用。

2、 打开待剖切的实体，绘图区将显示需处理的模型。

3、 点击视图管理器图标，打开相应对话框，切换至剖面选项，点击新建按钮，系统自动命名为Xsec001，按鼠标中键确认。在菜单管理器的剖截面创建中，选择默认的平面和单一类型，点击完成。随后弹出设置平面对话框，选取FRONT基准面，即可完成剖截面的建立。整个过程操作简洁，便于快速生成所需剖面视图。

4、 双击视图管理器中的Xsec001，即可轻松实现对该实体的剖切操作。

5、 若需保留剖切的另一侧，可在选项中选择反向进行调整；如需隐藏剖面线，可通过选项中的可见性设置来实现。
