如何使用预编译模型在VEK385开发板上完成端到端推理
本文作者：AMD 工程师 Grace Sun
本文是有关 AMD Vitis AI 6.2 的文章，目标是在不编写代码、不进行模型量化与编译的前提下，使用发布包中提供的预编译模型，在 VEK385 开发板上完成端到端推理（图像分类与目标检测），从而快速验证第二代 AMD Versal AI 引擎（以下简称 2VE）的 NPU 加速链路是否正常工作（本文聚焦"执行"环节，全程使用预编译模型）。

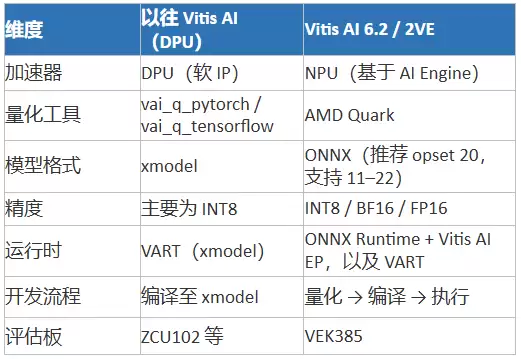

与以往基于 DPU 的 Vitis AI 相比，面向 2VE 的 Vitis AI 6.2 在工具链层面变化较大：神经处理单元（NPU）取代了深度学习处理单元（DPU），模型入口统一为 ONNX，量化工作由 AMD Quark 完成，运行时同时支持 ONNX Runtime（搭配 Vitis AI Execution Provider）与 VART 两条路径。主要差异如下表所示。
一、环境准备
硬件
VEK385 开发板一块

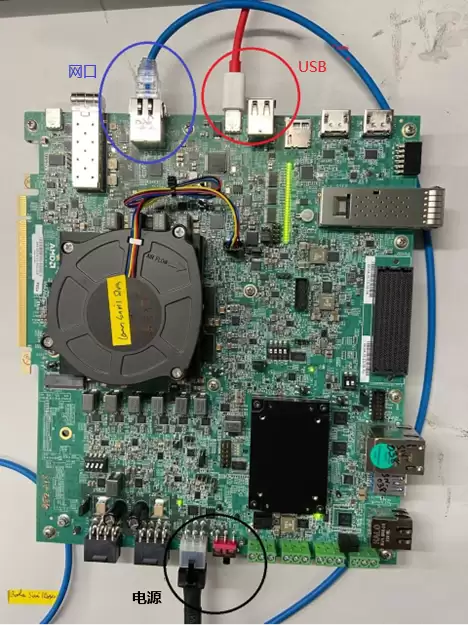

USB 线（同时提供 JTAG 与串口）、网线、电源
SD 卡一张
RevA 与 RevB 对应不同的板卡版本，请根据实际硬件选择对应的预编译镜像包。本文以 RevB 为例。
主机软件
本文仅运行预编译模型，主机端只需安装 AMD Vivado Lab Edition 2025.2（轻量版，可满足刷板需求），以及 expect 与 bmap-tools 两个工具：
源码与启动镜像
本文需要准备以下两样东西：
预编译启动镜像：从 AMD 官方下载页获取对应板子版本的镜像包，本文用 RevB，文件 vitis_ai_2ve_prebuilt_boot_images_v6.2_RevB.tar，下载地址：
https://account.amd.com/en/forms/downloads/amd-software-license-agreement-xef.html?filename=vitis_ai_2ve_prebuilt_boot_images_v6.2_RevB.tar
可解压到 boot_images/ 目录。
源码（含刷板脚本与示例）：自 6.2 起改为从 AMD 官方 GitHub 仓库 amd/Vitis-AI 克隆，命令为 git clone -b release/6.2 https://github.com/amd/Vitis-AI.git ，不再单独提供源码 tar 包。

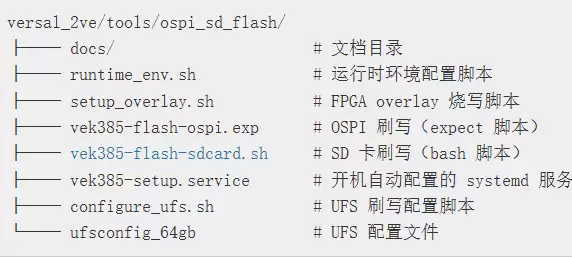

克隆完成后，刷板脚本位于 versal_2ve/tools/ospi_sd_flash/，主要文件如下：

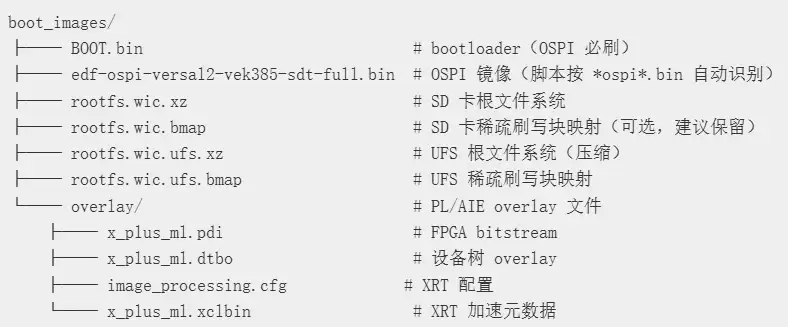

预编译镜像包解压后的目录结构如下：
二、板卡启动（OSPI + SD）
AMD Vitis AI 6.2 将板卡 bring-up 的各项步骤封装为脚本，整个过程分三步完成。
第 1 步：刷写 OSPI（JTAG 模式）

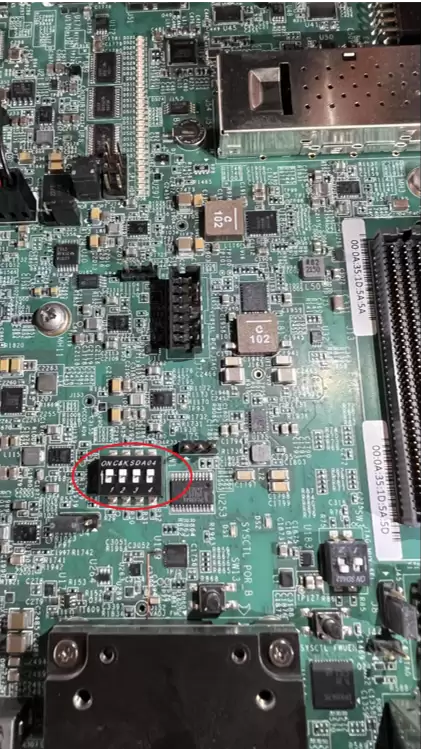

将板卡断电，把 SW1 拨码开关设置为 JTAG 模式（0000，全部 ON），通过 USB 连接主机后上电。三种启动模式对应的拨码设置如下表。

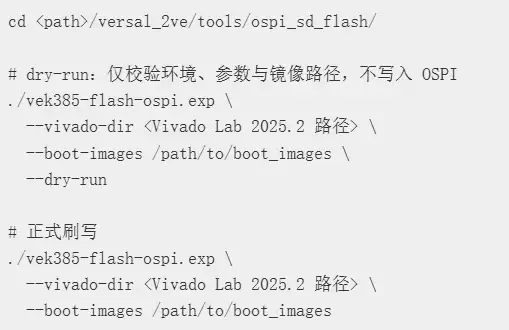

建议先执行 dry-run 校验环境与路径，确认无误后再正式刷写：
刷写耗时与镜像大小有关，通常需要数分钟；擦除与编程过程中每 5 秒输出一个点（.）作为进度提示。
第 2 步：刷写 SD 卡
将 SD 卡插入主机，执行以下命令。强烈建议先运行 dry-run，确认目标设备识别无误，避免误写其他磁盘：
第 3 步：启动板卡
插入 SD 卡
将 SW1 设置为 OSPI 模式（0001 = ON, ON, ON, OFF）
打开串口终端（波特率 115200）
上电后登录板卡，使用用户名 and-edf 登录（密码可由用户自行选择）。登录后确认开机自动配置服务已成功运行：
当显示 Active: active (exited)，且两个 ExecStart 进程均报告 status=0/SUCCESS 时，说明 overlay 与运行时环境已自动配置完成。这是 Vitis AI 6.2 在易用性上的改进之一：overlay 加载与运行时配置由 systemd 服务在开机时自动完成，无需手动执行命令。
三、推理验证与性能测试
通过串口控制台或 SSH 连接到开发板（默认用户名 amd-edf，密码用户自行选择）。NPU 设备仅 root 用户可访问，因此后续所有推理操作均需切换至 root：
随后可对环境做一次基本检查：
使用 VART 验证链路
运行预编译的 ResNet50 INT8 模型，验证推理流水线工作正常：
正常输出如下，其中 Run completed successfully 表示推理已在 NPU 上正确执行：
进一步与参考输出对比，验证结果正确性：
若 diff 无任何输出，说明推理结果与参考完全一致。
性能测试
运行 1000 次推理取平均，测量单帧推理延迟：
ResNet50 INT8 单帧推理延迟约为 2 ms 量级，可直观体现 NPU 的加速效果。
四、Python 推理（ONNX Runtime + VitisAI EP）
除 C++ 的 ml_vart 外，Vitis AI 6.2 同样支持通过 Python 使用 ONNX Runtime 进行推理。板卡上预装了示例脚本 run_ResNet50_vitisai.py：

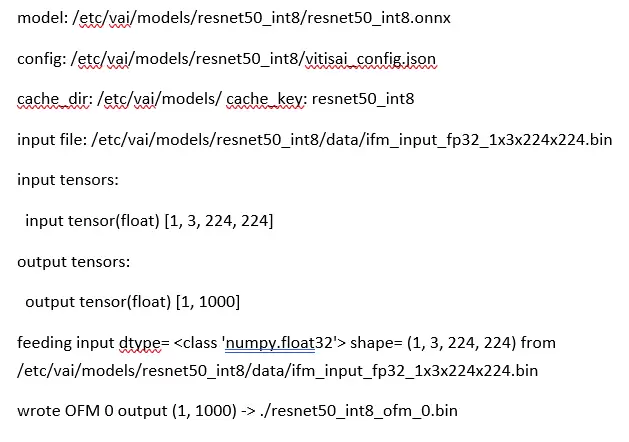

该脚本的工作流程为：使用 VitisAIExecutionProvider 创建 InferenceSession，读取一个 float32 NCHW 的 .bin 文件作为输入特征图，调用 sess.run() 在 NPU 上执行推理，再将输出张量写回 .bin 文件。完整参数（含默认值）如下：
需要说明的是，Vitis AI EP 是 ONNX Runtime 的一个 Execution Provider。开发者按常规方式调用 ONNX Runtime 接口，将算子调度到 NPU 执行的工作由 EP 在底层完成。这一路径对 Python 用户及快速原型开发较为友好。
五、图像分类
同一个预编译模型可通过两条运行时路径部署，输入一张 JPEG 图像，输出 Top-5 ImageNet 类别，两条路径结果一致。
方式 A：C++（x_plus_ml_vart）
x_plus_ml_vart 提供完整的端到端流水线（图像解码、预处理、NPU 推理、softmax 后处理），由 JSON 配置文件驱动：

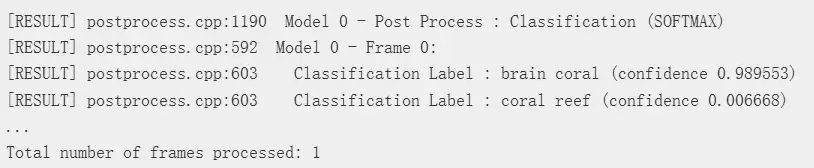

输出（节选）：
Top-1 预测为 brain coral，置信度 0.99，与输入图像内容相符。
方式 B：Python（VitisAI EP）
复用前述 Python 脚本，开启后处理以打印 Top-5 类别：
输出（节选）：
两条路径的 Top-1 结果均为 brain coral，表明同一编译产物既可通过 C++ VART 运行时部署，也可通过 Python ONNX Runtime（VitisAI EP）部署。
六、目标检测（YOLOX-M）
x_plus_ml_vart 同样支持目标检测，流程与分类一致，仅需更换 JSON 配置（检测模型 + NMS 后处理）。本例使用预编译的 YOLOX-M INT8 模型（640×640 输入）：

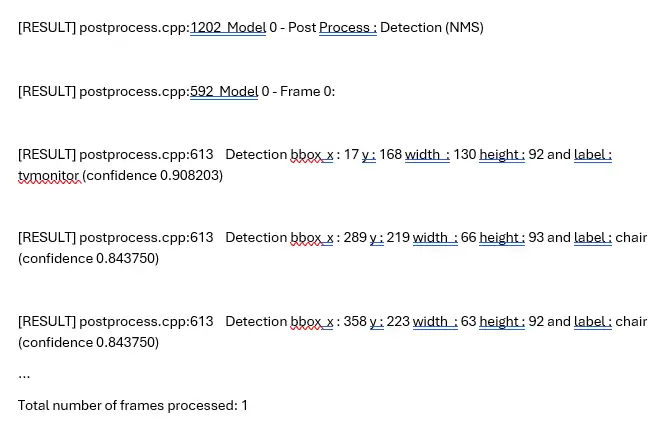

输出（节选）：

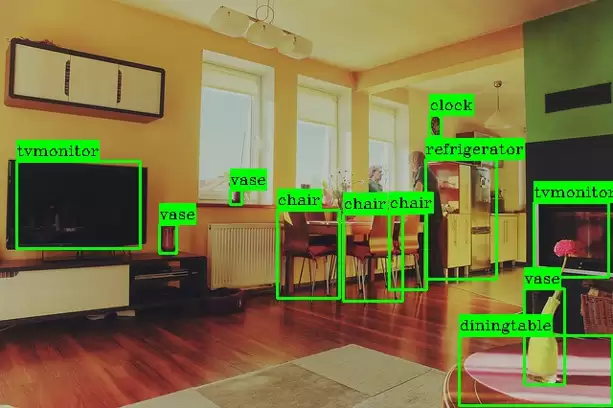

后处理还会生成一张绘制了边界框的叠加图像，保存在当前目录的 output/ 下，图中电视、椅子、餐桌、花瓶、时钟等目标均被框出并标注了类别与置信度，可作为 NPU 推理结果的直观确认。
七、常见问题
看不到 amdxdna 模块或推理报权限错误：通常是未切换到 root。NPU 设备仅 root 可访问，请先执行 sudo -i。
vek385-setup.service 状态非 SUCCESS：多为 overlay 未刷入或 SD 卡内容不完整，请返回第二节重新刷写，并留意 dry-run 的校验信息。
拨码开关设置混淆：刷写 OSPI 使用 JTAG 模式（全 ON），启动使用 OSPI 模式（ON, ON, ON, OFF），注意区分。
串口无法连接：确认设备号（常见为 /dev/ttyUSB1）与波特率 115200。
总结
本文介绍了如何使用预编译模型在 VEK385 开发板上完成端到端推理：从 OSPI + SD 卡自动化启动，到使用 ResNet50 INT8 验证推理链路并进行性能测试，再到通过 C++（VART）与 Python（ONNX Runtime + VitisAI EP）两条路径完成图像分类，最后使用 YOLOX-M 完成目标检测并可视化结果。通过这一流程，可以快速建立对 Vitis AI 6.2 核心概念的认识：NPU、ONNX、VitisAI EP，以及双运行时（VART + ONNX Runtime）。
