StarRocks数据库查询加速及Colocation Join工作原理实用指南

平时做技术实践时，很多问题不是概念不会，而是细节没串起来。拿“StarRocks数据库查询加速及Colocation Join工作原理”来说，它看着像小点，放到项目里常会牵出环境、配置、兼容性和维护成本。下面按实际采用顺序，把思路、关键写法和容易踩坑的地方讲清楚，便于大家直接对照操作。

注：本篇文章阐述的是StarRocks-3.2版本的Colocation Join

官网文章地址：

Colocate Join | StarRocks

一、StarRocks数据划分

理解这一步时，在介绍Colocation Join之前，再回顾下StarRocks的数据划分及tablet多副本机制。

实际处理时，StarRocks兼容两层的数据划分，第一层是Range Partition，第二层是Hash Bucket（Tablet）。StarRocks的数据表按照分区分桶规则，被水平切分成若干个数据分片（Tablet，也称作数据分桶 Bucket）存储在不同的be节点上，每个tablet都有多个副本（默认是3副本）。各个 Tablet 之间的数据没有交集，同时且在物理上是独立存储的。Tablet 是数据移动、复制等操作的最小物理存储单元。 一个 Tablet 只属于一个数据分区（Partition），而一个 Partition 包含若干个 Tablet。

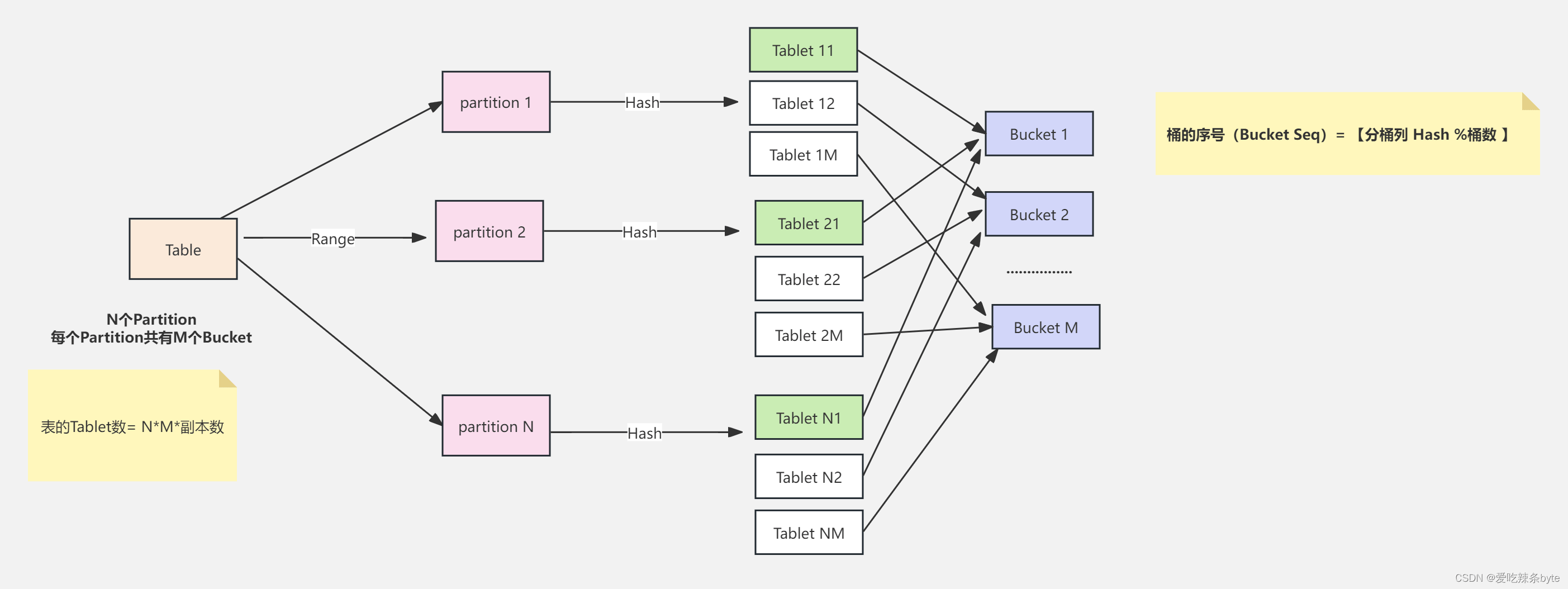

下图说明 Table、Partition、Bucket（Tablet） 的关系：

• 落到代码里，假设Table 按照 Range 的方式按照 date 字段进行分区，得到了 N 个 Partition
• 每个 Partition 借助相同的 Hash 方式将其中的数据划分为 M 个 Bucket（Tablet）
• 落到代码里，从逻辑上来说，Bucket 1 能够包含 N 个 Partition 中划分得到的数据，比如下所示图中的 Tablet 11、Tablet 21、Tablet N1

1.1 分区

从实现思路看，逻辑概念，分区用来将数据划分成不同的区间，主要作用是将一张表按照分区键拆分成不同的管理单元。查询时，借助分区裁剪，能够减少扫描的数据量，显著优化查询性能。

1.2 分桶

实际处理时，物理概念，StarRocks一般采用Hash算法作为分桶算法。在同一分区内，分桶键哈希值相同的数据会划分到同一个tablet（数据分片），tablet以多副本冗余的形式存储，是数据均衡和恢复的最⼩单位，数据导入和查询最后都下沉到所涉及的 tablet副本上。

二、Colocation Join实现原理

2.1 Colocate Join概述

落到代码里，在数据分布满足一定条件的前提下，计算节点只需做本地 Join，减少跨节点的数据移动和网络传输开销，提高查询性能。Colocate Join 十分适合几张大表按照相同字段分桶的场景，这样能够将数据预先存储到相同的分桶中，实现本地计算。

要理解这个算法，需先了解以下几个概念：

• 落到代码里，Colocation Group（CG）：同一 CG 内的表需遵循相同的 Colocation Group Schema（CGS），即表对应的分桶副本具有一致的分桶键、副本数量和副本放置方式。如此能够保证同一 CG 内，所有表的数据分布在相同一组 BE 节点上。
• 理解这一步时，Colocation Group Schema（CGS）：用来描述一个 CG 中的Table，和Colocation相关的通用 Schema 信息。包括分桶列类型，分桶数以及副本数等。
• 从实现思路看，分桶编号Bucket Seq：一个表的数据，根据分桶列 Hash、对桶数取模后落在某一个分桶内。假设一个 Table 的分桶数为 8，则共有 [0, 1, 2, 3, 4, 5, 6, 7] 8 个分桶（Bucket）。所以【分桶列 Hash %桶数】一致的数据会划分到同一个桶中。

2.2 Colocate Join工作原理

在这个场景下，Colocation Join 功能，是将一组拥有相同CGS 的 Table 组成一个 CG。同时保证这些 Table 对应的数据分片会落在同一个 BE 节点上。使得当 CG 内的表进行分桶列上的 Join 操作时，能够借助直接进行本地数据 Join，减少数据在节点之间的传输耗时。

所以核心问题直接转变成【如果保证这些table对应的数据分片会落在同一个be节点上？】

同一 CG 内的Table必须保证以下属性：

（1）分桶列和分桶数

从实现思路看，同一 CG内表的分桶键的类型、数量和顺序完全一致，同时且桶数一致，从而保证多张表的数据分片能够一一对应地进行分布控制。

结合项目来看，分桶列，即在建表语句中distributed by hash(col1, col2, ...) 中指定的列。分桶列决定了一张表的数据借助哪些列的值进行Hash划分到不同的Tablet 中。同一 CG内的 Table 必须保证分桶列的类型和数量完全一致，同时且桶数一致，才能保证多张表的数据分片能够一一对应的进行分布控制。

（2）副本数

实际处理时，同一个 CG内所有表的所有分区（Partition）的副本数必须一致。如果不一致，可能出现某一个 Tablet 的某一个副本，在同一个 BE 上没有其他的表分片的副本对应。不过，同一个 CG 内的表，分区的个数、范围以及分区列的类型不要求一致。

ps：同一个 CG 内所有表的分区键，分区数量能够不同。因为Partition只是一个逻辑上的分区，真正影响数据分布在哪一个BE节点的是由Bucket决定的。

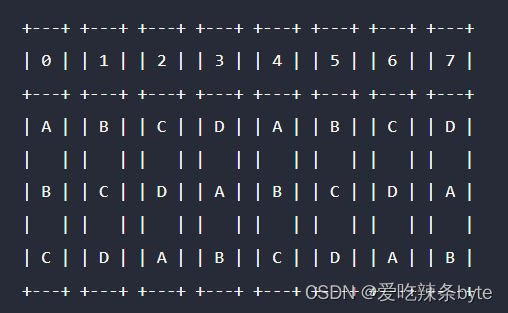

从实现思路看，综上，在固定了分桶列和分桶数后，同一个CG内的表会拥有相同的Buckets Seq。而副本数决定了每个分桶内的 Tablet 的多个副本分别存放在哪些 BE 上。假设Buckets Seq为 [0, 1, 2, 3, 4, 5, 6, 7]，BE 节点有 [A, B, C, D] 4个。则一个可能的数据分布如下所示：

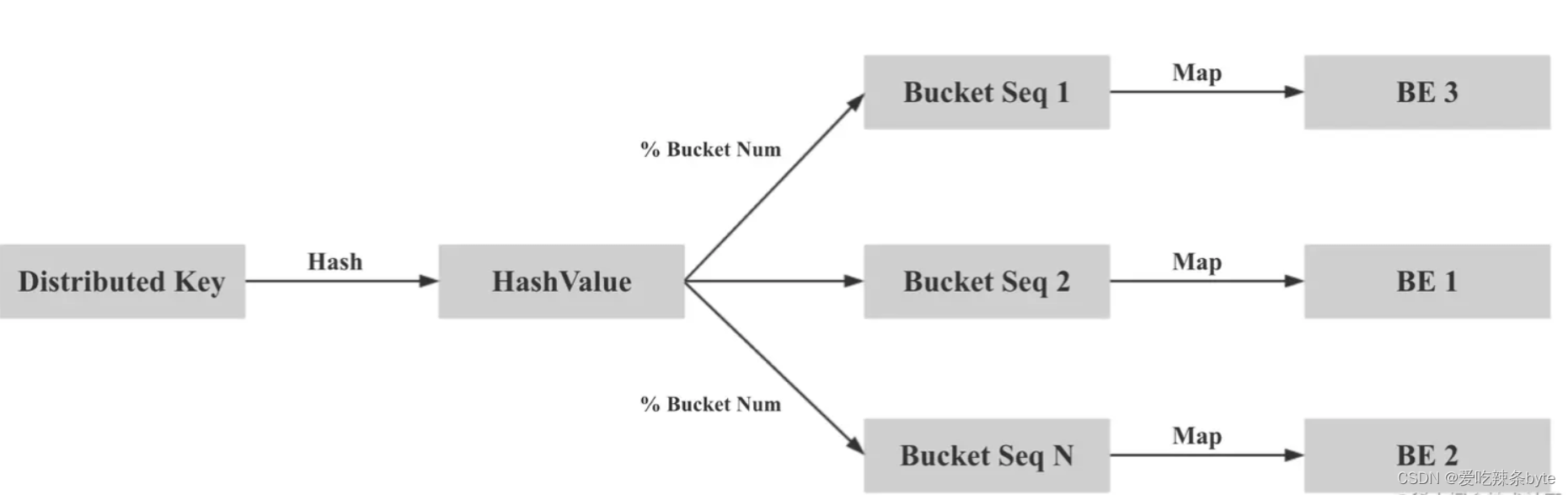

在这个场景下，CG 内表的一致的数据分布定义和tablet副本映射，能够保证分桶列值相同的数据都在同一个 BE 节点上，能够进行本地数据 Join。其核心思想是「两次映射」结合项目来看，，保证相同的 Distributed Key 的数据会被映射到相同的 Bucket Seq，再保证 Bucket Seq对应的 Bucket 映射到相同的 BE 节点：

三、应用案例

Colocation Join的采用案例见官网：

在这个场景下，Colocate Join | StarRocks本小节介绍如何采用 Colocate Join。

（链接已移除）

参考文章：

Apache Doris的Colocation join本地join实现_colocation 怎么做-CSDN博客

系统架构 | StarRocks

第2.9章：StarRocks表设计--Colocation Join_show colocation_group-CSDN博客

Colocate Join | StarRocks

Apache Doris Join 优化原理介绍 - 掘金

编程小梦|Apache Doris Colocate Join 原理与实践
